Осциллограф АКИП-4129А + Опция 350А купить в Красноярске по недорогой цене в Allpromsnab

Гарантия на товар

12 месяцев

Оригинальный товар

Мы сотрудничаем напрямую с производителями и официальными дистрибьюторами товаров. Поставляем только новое и оригинальное оборудование и инструменты.

Бренд: АКИП
Показать все

377895 ₽

Под заказ

Артикул	276354
Бренд	АКИП
Гарантия	3 года
Госреестр	81793-21
Количество каналов	4
Частотный диапазон	1 мкГц...25 МГц (Синус)/1 мкГц...10 МГц (Прямоугольник, импульс)/1 мкГц...300 кГц (Пила)/1 мкГц...5 МГц (сигналы произвольной формы)/шум, полоса частот > 25 МГц
Рабочая температура	+10 °C - +40 °C; влажность ≤ 85%
Масса	3,9 кг
Габариты	352 х 111 х 224 мм
Диапазон частот	10 Гц … 120 МГц (линейный или логарифмический режим)
Разрешение	1 мкГц
Полоса пропускания	350 МГц
Частота дискретизации	125 МГц
Напряжение питания	100 - 240 В (50/ 60 Гц), 100…120 В (400 Гц); 80 Вт максимум
Интерфейсы	USB Hosts, USB Device, LAN
Формат данных	стандартно - I2C, SPI, UART/RS232, CAN, LIN / опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Режимы работы	выборка, пиковый детектор
ЖК-дисплей	цветной емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений
Порог срабатывания	TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
Пиковый детектор	1 нс
Входной импеданс	50 Ом (± 1 %), 1 МОм (± 2 %) / 17 пФ ± 2 пФ
Разрядность АЦП	14 бит
Максимальное входное напряжение	≤ 400 Впик (DC+AС пик), DC … 10 кГц – 1 МОм /≤ 5 Вскз, ± 10 Впик – 50 Ом
Длина записи	100 МБ на канал (200 МБ при объединении каналов)
Виды синхронизации	по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Виды измерений	верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
Ограничение ПП	20 МГц, 200 МГц
Коэффициент отклонения (К<sub>откл.</sub>)	500 мкВ/дел…1 В/дел – 50 Ом / 500 мкВ/дел…10 В/дел – 1 МОм
Погрешность установки К<sub>откл.</sub>	± 3 %
Диапазон установки смещения	500 мкВ/дел…100 мВ/дел: ± 2 В; 102 мВ/дел…1 В/дел: ± 20 В; /1,02 В/дел…10 В/дел: ± 200 В
Коэффициент развертки (К<sub>разв.</sub>)	1 нс/дел…1000 с/дел /500 пс/дел…1000 с/дел – для полосы пропускания 500 МГц/самописец (ROLL): 50 мс/дел…1000 с/дел
Источники синхросигнала	любой из каналов, внешний (Ext, Ext/5), сеть, логический канал (опция)
Режимы запуска развертки	автоматический, ждущий, однократный
Предзапуск	0…100% памяти
Послезапуск	0…5000 делений
Вид входа	открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации	внутренняя: 0,13…0,5 деления шкалы;/Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц … 300 МГц);/Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц)
Разрешение по вертикали	8 бит / 10 бит (с ограничением полосы пропускания до 100 МГц)/режим эквивалентного разрешения (ERes), математическое увеличение разрещения на 3 бита, с шагом 0,5 бита.
Интерполяция	SinX/X, X
Функции по вертикали	19 видов измерений: Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе и др.
Функции по горизонтали	17 видов измерений, f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%) и др.
Измерение задержки	10 видов измерений: FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, фаза, смещение.
Операторы	любой аналоговый канал
Длина памяти	16000 точек для произвольной формы
Синхронизация	по фронту, по последовательности, по длительности импульса, по I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Формы сигналов	синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Погрешность установки	±5*10<sup>-5</sup>
Выходной уровень	3 В<sub>пик-пик</sub>(50 Ом); 6 В<sub>пик-пик</sub> (1 МОм)
Постоянное смещение	± 1,5 В (50 Ом); ± 3 В (1 МОм)
Скважность	1 % ~ 99 % (для прямоугольника и импульса)
Симметрия	0 % ~ 100 % (для пилы)
Диапазон частот анализа	10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы)/ для выполнения анализа необходима опция генератора сигналов или генераторы следующих серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3413, АКИП-3418, АКИП-3422
Минимальная полоса анализа	500 Гц
Число точек	до 500
Режим HISTORY	сохранение с временными метками до 90000 осциллограмм
Сегментированная память	до 90000 сегментов, минимальное межсегментное время ≤ 2 мкс
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3="" до="" 100="">
Полоса пропускания (-3 дБ, 50 Ом)	0 - 200 МГц
Время нарастания (50 Ом)	≤ 1 нс – для полосы пропускания 350 МГц
Погрешность измерения напряжения	±(0,03·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел / погрешность для постоянного напряжения и импульсного напряжения частотой до 100 кГц, при нулевом смещении.
Погрешность опорного генератора	±3,5·10-6
Погрешность измерения временных интервалов	±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; / Tизм – измеренный временной интервал, с;/ Fд – частота дискретизации, Гц.
Дополнительные измерения	10 видов измерений: площадь, число периодов, число фронтов, число импульсов
Измерительный канал	любой из аналоговых каналов
Поддерживаемый источник сигнала	Встроенный генератор (опция) / генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
Тип развертки	прямая, многоуровневая
Длительность импульса	от 3,3 нс
Ограничение уровня	\|Voffset\|<=vmax -="" vpp/2=""></=vmax>/, где Voffset – установленно значение постоянного смещения Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления/ Vpp – установленное значение выходного уровня сигнала
Число каналов	16
Функции	+, -, х; /; d/dt, ∫dt, &radic

Загрузка...

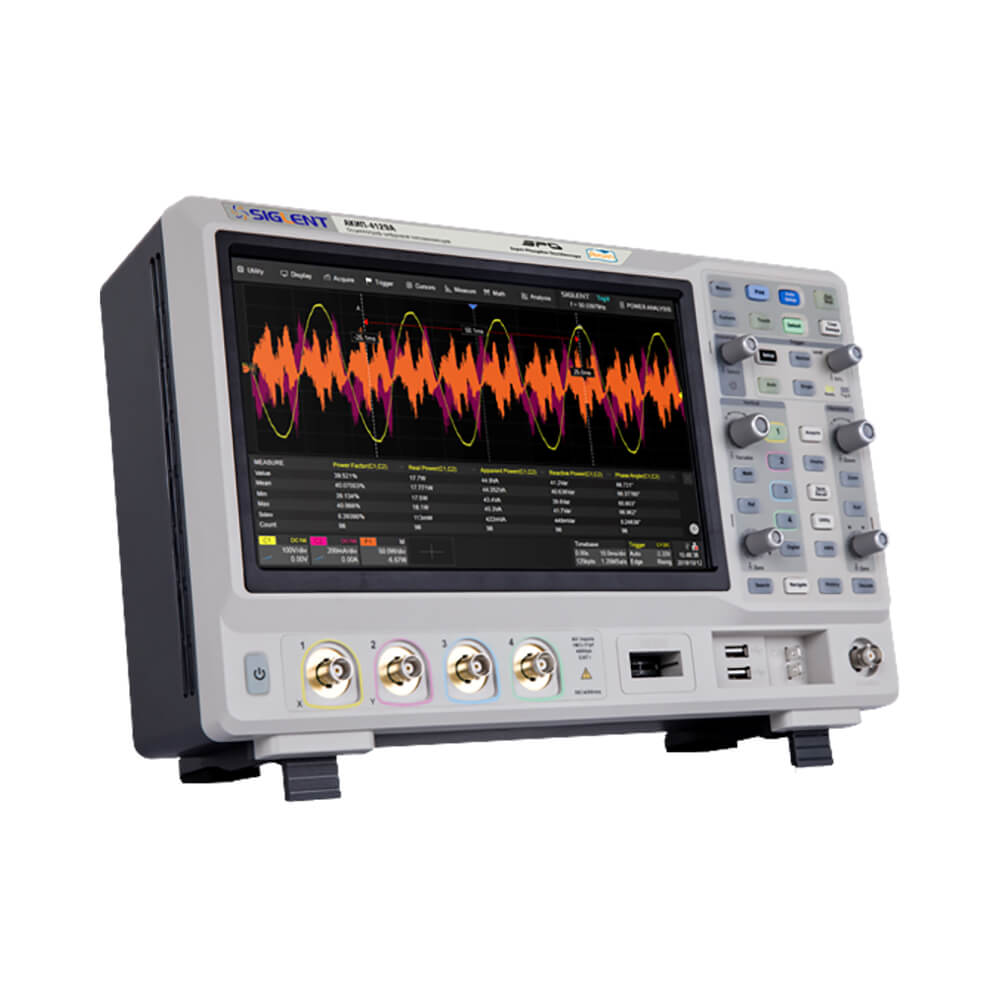

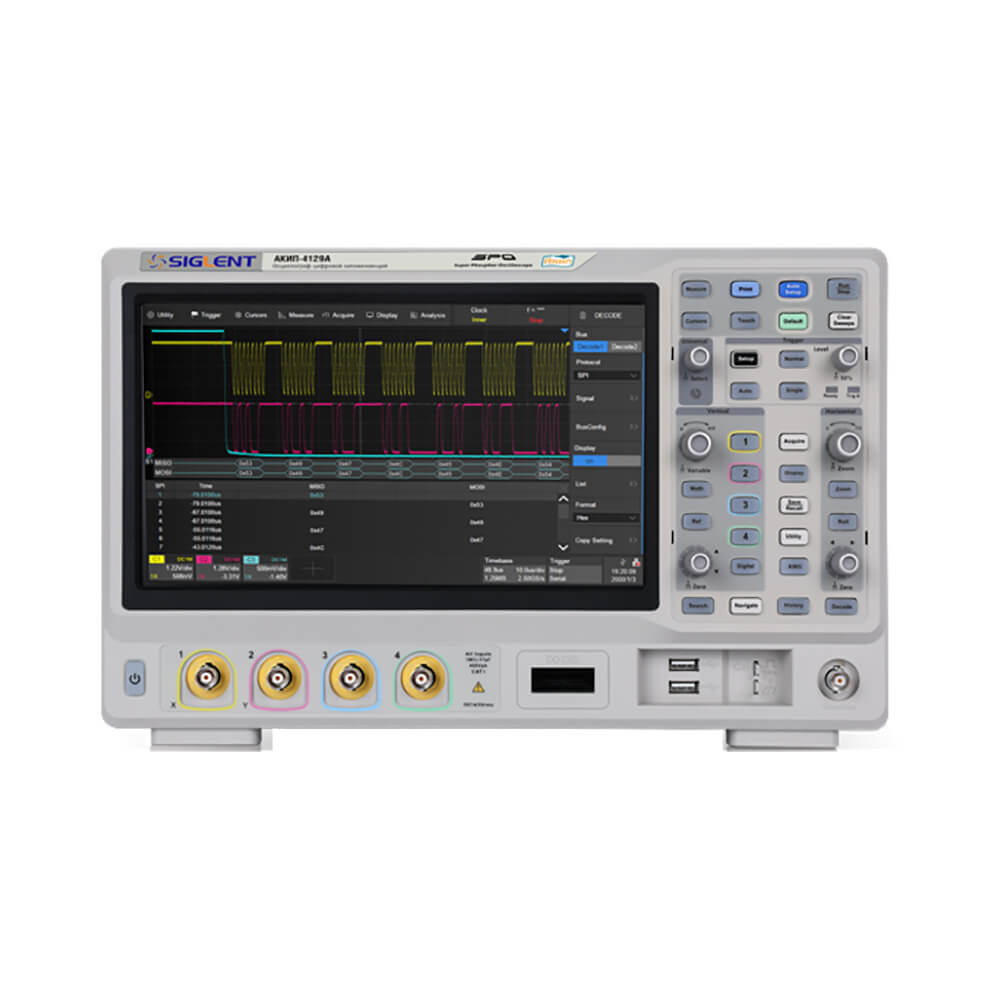

Осциллограф АКИП-4129А + Опция 350А

Переключаемая разрядность АЦП, до 10 бит в полосе пропускания до 100 МГц и длине памяти 100 МБ.
Возможность увеличения полосы пропускания до 500 МГц (программная опция).
Высокая скорость обновления экрана до 500.000 осц./сек.
Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная.
Автоматические (более 50-и параметров) и курсорные измерения.
Математические функции, БФП. Режим "Поисковая машина/ Search" для поиска событий по условиям заданным пользователем.
Синхронизация и декодирование сигналов, стандартно, I2C, SPI, UART/RS232, CAN, LIN, опционально, I2S, MIL-1553, FlexRay, CAN FD.
Опция - логический анализатор 16 каналов. Опция - функциональный генератор до 50 МГц.
